气管插管这个“老朋友”,你真的很熟悉了吗?

气管导管可谓是麻醉医生最重要的工具,几乎每天都会接触到,可在患者肺部和麻醉呼吸回路之间提供呼吸通道,对患者围术期安全至关重要。


虽然每天都见,但你不一定仔细观察了解过它的构造和设计,今天我们就从一些细节重新认识一下气管导管。

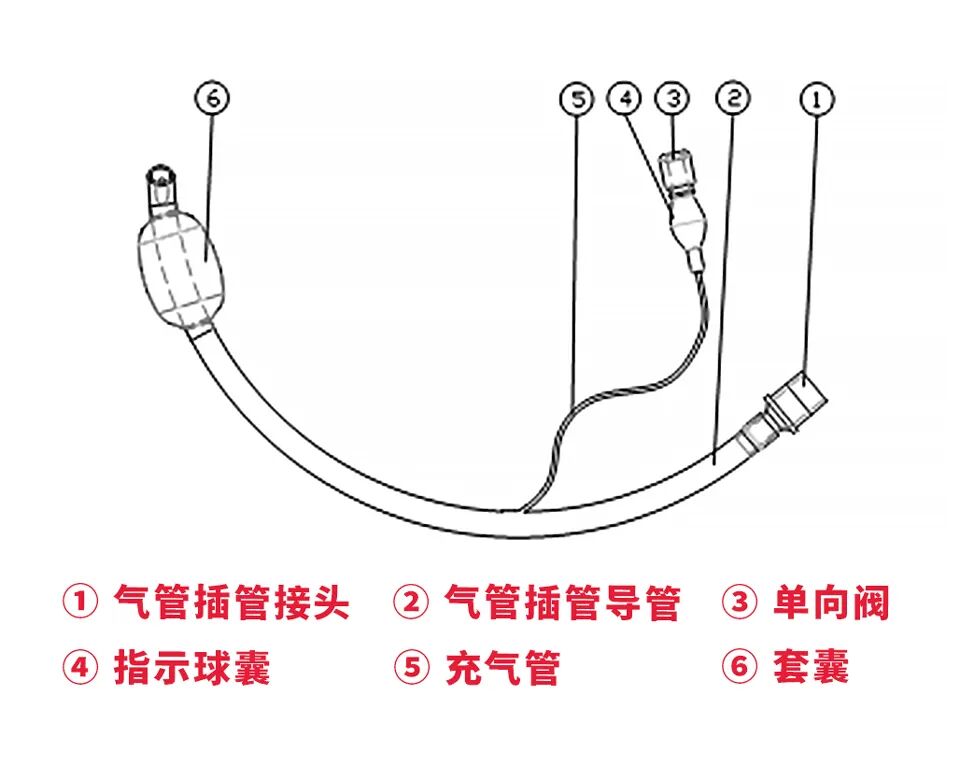

常用气管插管结构示意图




材料

#1

我们遇到的大多数气管导管是由硅橡胶或PVC(聚氯乙烯)制成,有的是透明的,有的是不透明的。某些气管导管上还会有一条不透射线的X显影线。




型号

#2

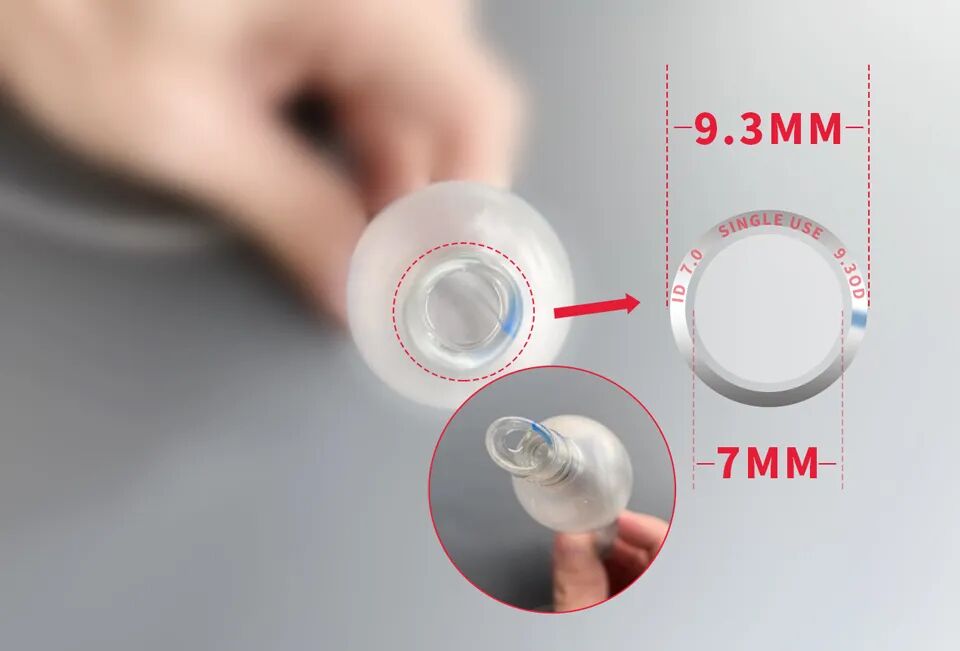

气管导管有内径和外径之分,我们通常所讲的气管导管的“大小”是指其内径。上图显示了尺寸为7 mm的气管导管,该气管导管上,内径标记为“ID 7.0”,外径标记为“9.3 OD”。


同样呼吸参数下,越细的导管患者呼吸阻力越大,因此应选择适合患者的最大直径气管导管,小儿由于生理原因用的气管导管内径要小得多。


此外,气管导管在麻醉科作为最常用的麻醉设备之一,众多类型、众多型号分别对应着不同的适用要求,麻醉医生在选择时要综合判断最适合患者的是哪一个。

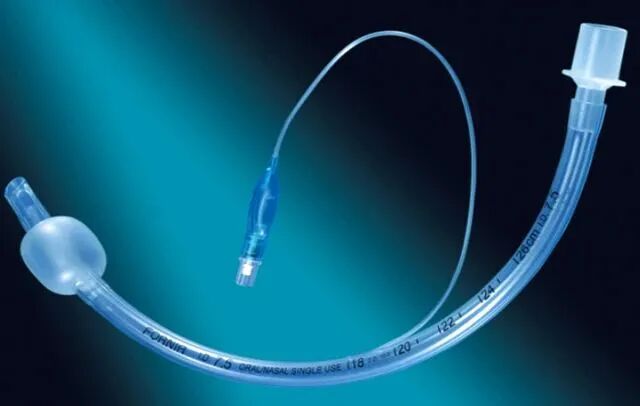

普通带套囊型

说明:无毒PVC制造,透明,柔软,光滑。高容量低压力气囊,密封好,气道压力小。用于保持手术过程中长时间或临时的气道畅通。X-ray阻断线贯穿管身,有墨菲孔。

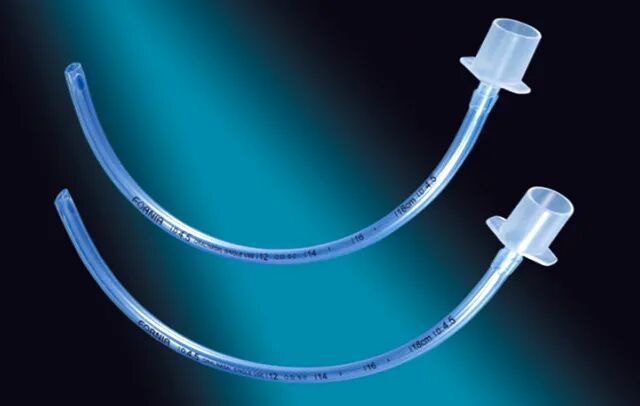

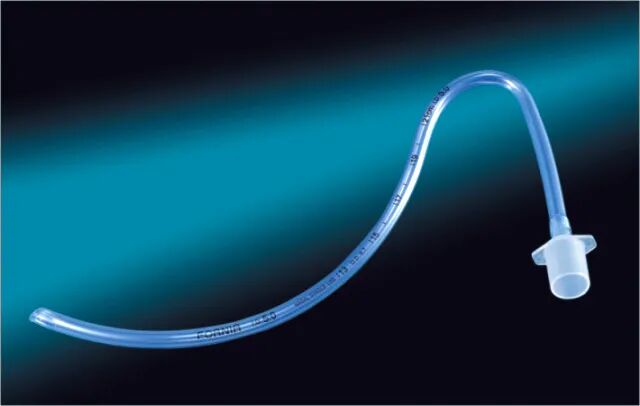

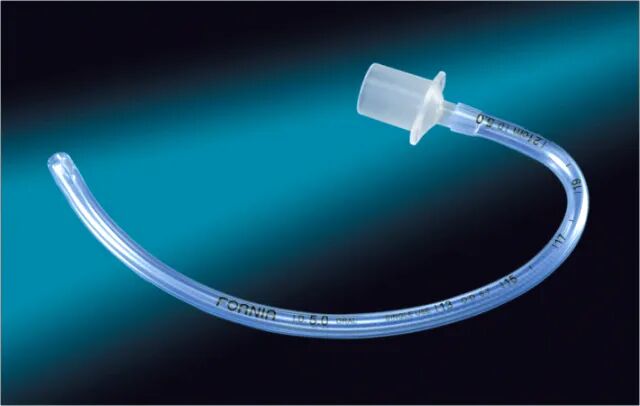

普通不带套囊型

说明:无毒PVC制造,透明,柔软,光滑。X-ray阻断线贯穿管身,有墨菲孔。

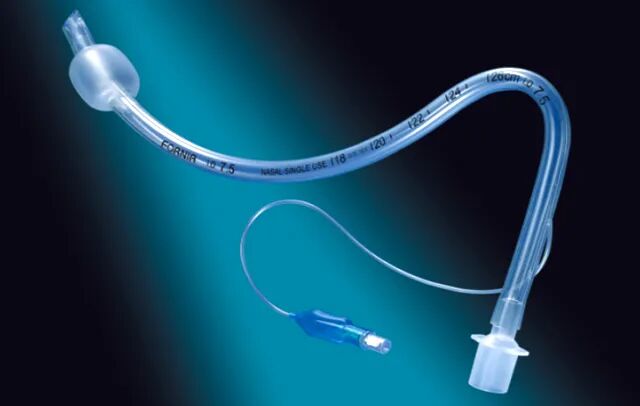

经鼻带套囊型

说明:无毒PVC制造,透明,柔软,光滑。高容量低压力气囊,密封好,气道压力小。X-ray阻断线贯穿管身,有墨菲孔。仅供鼻腔插管用。




经鼻不带套囊型

说明:无毒PVC制造,透明,柔软,光滑。X-ray阻断线贯穿管身,有墨菲孔。仅供鼻腔插管用。

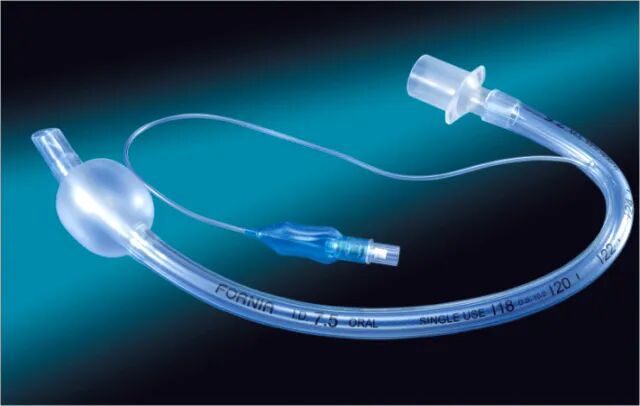

经口带套囊型

说明:无毒PVC制造,透明,柔软,光滑。高容量低压力气囊,密封好,气道压力小。X-ray阻断线贯穿管身,有墨菲孔。仅供口腔插管用。


经口不带套囊型

说明:无毒PVC制造,透明,柔软,光滑。X-ray阻断线贯穿管身,有墨菲孔。仅供口腔插管用。

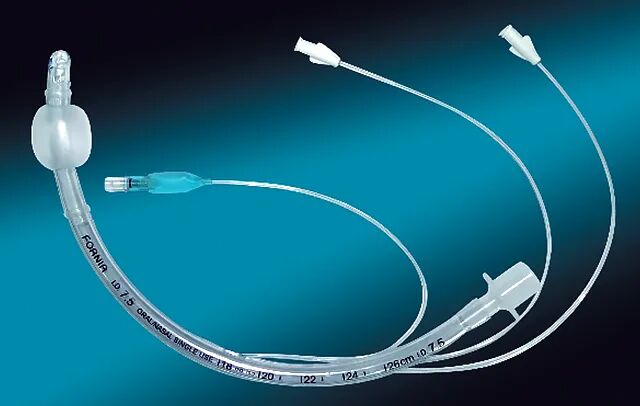

可冲洗带套囊型

说明:无毒PVC制造,透明,柔软,光滑。高容量低压力气囊,密封好,气道压力小。X-ray阻断线贯穿管身,有墨菲孔。可抽吸呼吸道的分泌物以及向呼吸道输入药液。

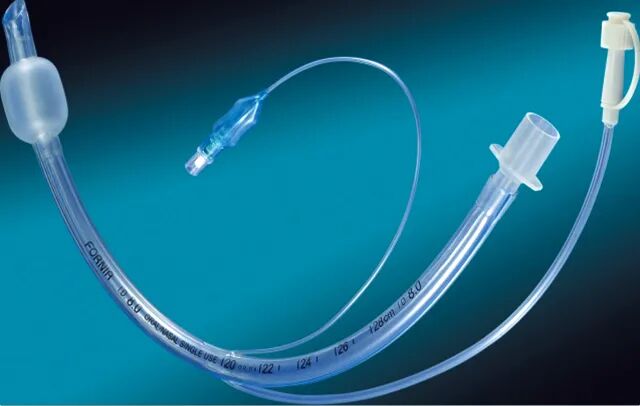

普通可喷药型

说明:无毒PVC制造,透明,柔软,光滑。高容量低压力气囊,密封好,气道压力小。

X-ray阻断线贯穿管身,有墨菲孔。通过喷药囊可喷局部麻醉药,延长病人的耐管时间,减轻因管引起的气道反应。

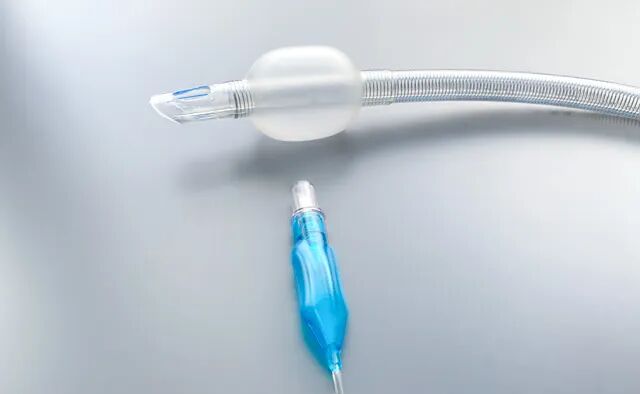

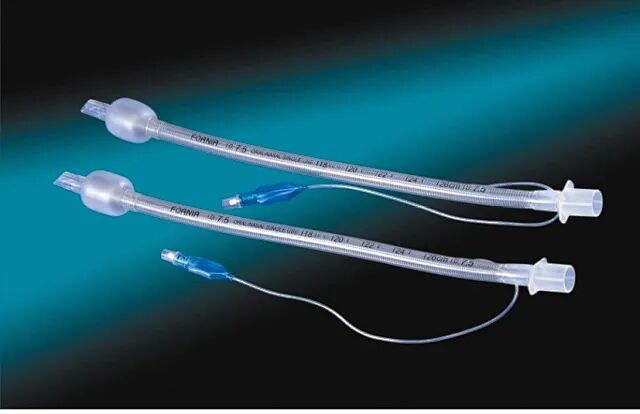

加强型(带套囊)

●无毒PVC材料制造,透明、柔软、光滑;

●高容量低压力气囊,密封性好,气道压力小;

●内置精致螺旋弹簧,强化管壁,防止压破及打折;

●适合病人各种体位,特别是卧位手术;



-

· 向右滑动 ·




气管插管接头

#3

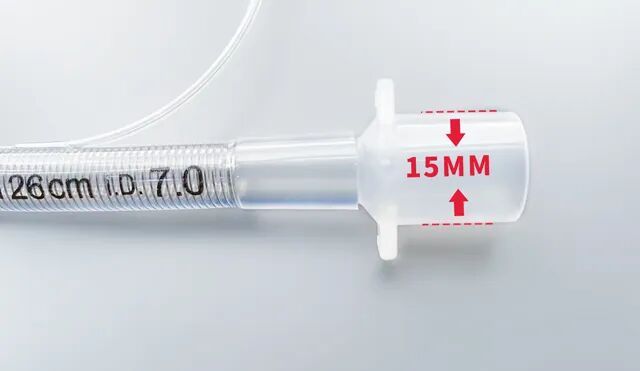

气管插管接头将气管导管与呼吸回路连接起来。连接器的一端连接气管内管,这一端的直径取决于气管内管的大小。另一端连接到呼吸回路,外径标准为15mm。

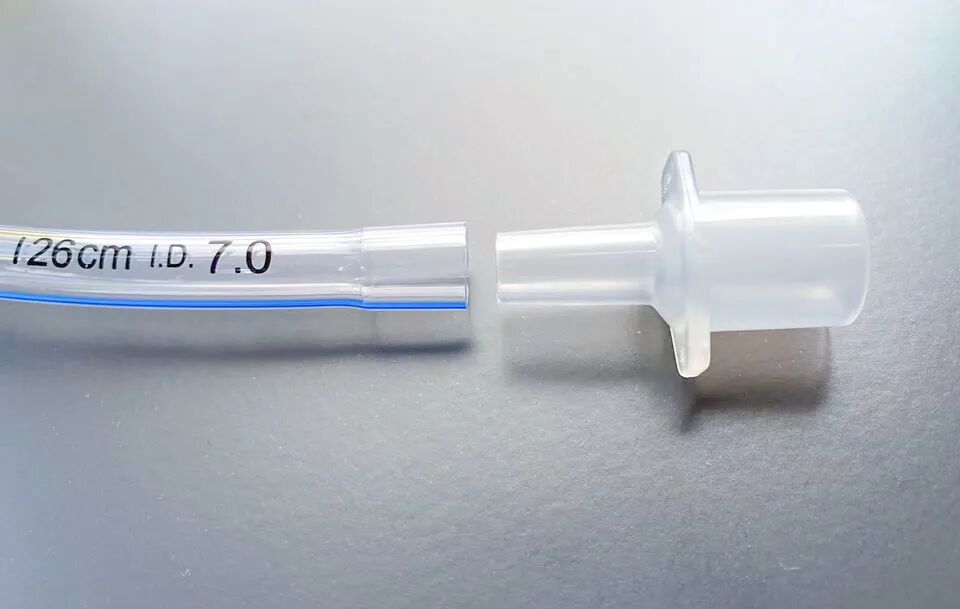

某些厂家的气管导管出厂时接头是松动的,是为了方便手术中根据不同需求进行剪取;接头完全插入后,紧密不易脱落。

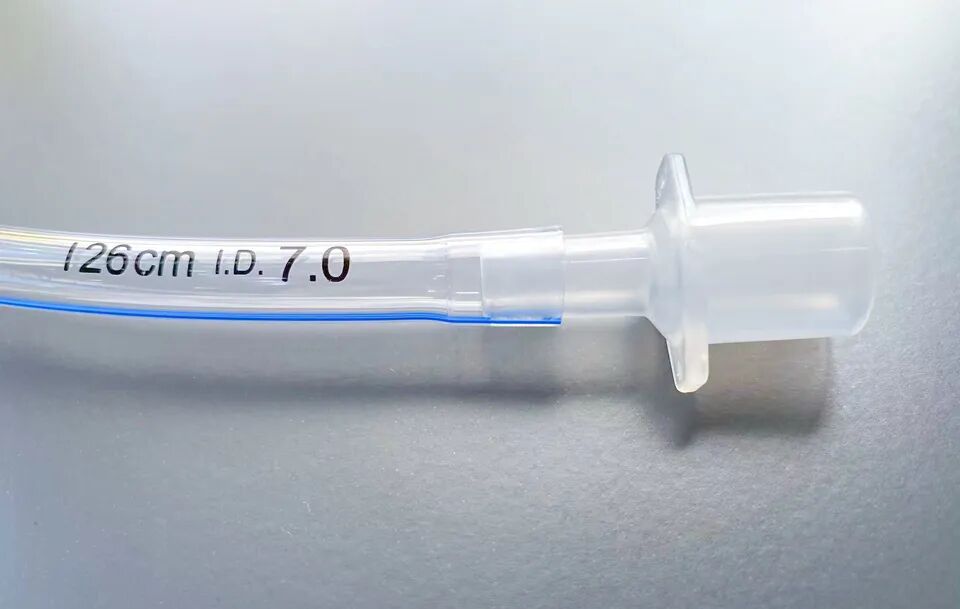

* 接头已完全插入管体节


*方便需要剪开的时候使用



深度标记

#4

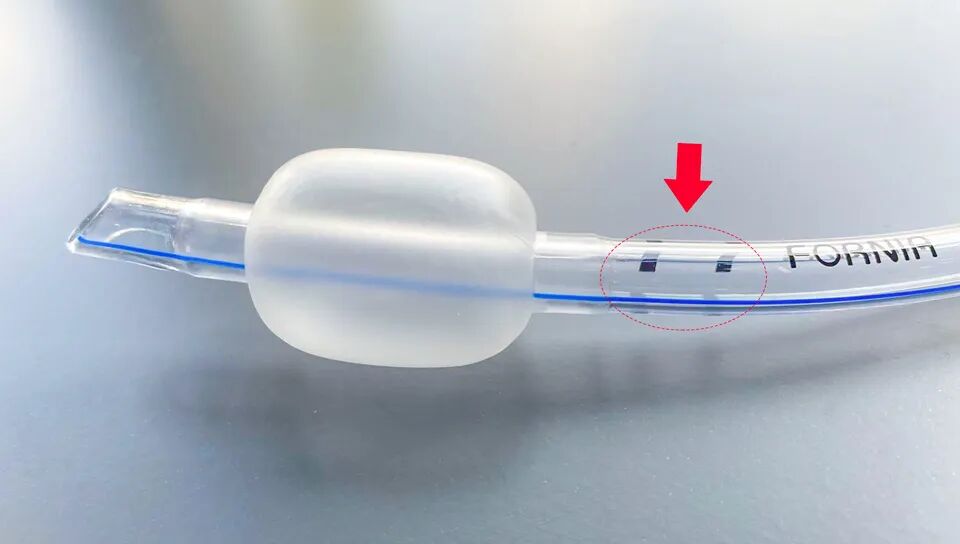

气管导管的长度从进入气管的末端开始测量,并以厘米为单位标记。插管后,参照门牙或嘴唇等标志观察气管导管的“长度标记”,有助于监测气管导管位置。为了帮助纠正放置深度,一些气管导管在气囊近端有黑色标记。




指示球囊

#5



气管导管远端附有指示球囊,球囊由细导管与游离的引导气囊连接。在插管后,通过将注射器连接到引导气囊来完成远端气囊充气。在引导气囊上是一个单向按压阀,所以空气不会泄漏。通过感觉引导气囊,可以了解套囊中的压力,也可在术中监测套囊是否正常。


套囊设计有“低容量高压”和“高容量低压”两种,低容量高压套囊体积较小,与气管接触的表面积较小,套囊气压更高密封更有效,然而,这种高压套囊如果长时间使用,容易引起气管缺血坏死。


高容量低压套囊体积较大,与气管接触的表面积更大,对气管壁施加较低的压力,所以气管壁缺血和坏死的发生率较低,但某些由于压力较低或者大套囊产生褶皱导致密封不如高压套囊的密封好。




墨菲孔

#6

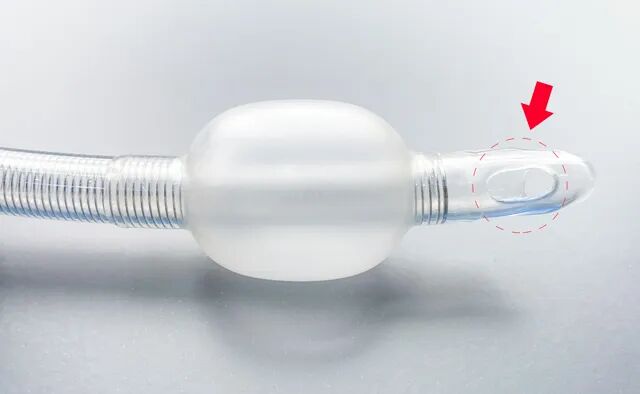

位于气管导管远端套囊远方的侧壁上,其可以增加通气流量;还有当气管导管斜口粘贴于气管壁时,呼吸气体可改经此侧孔进出。

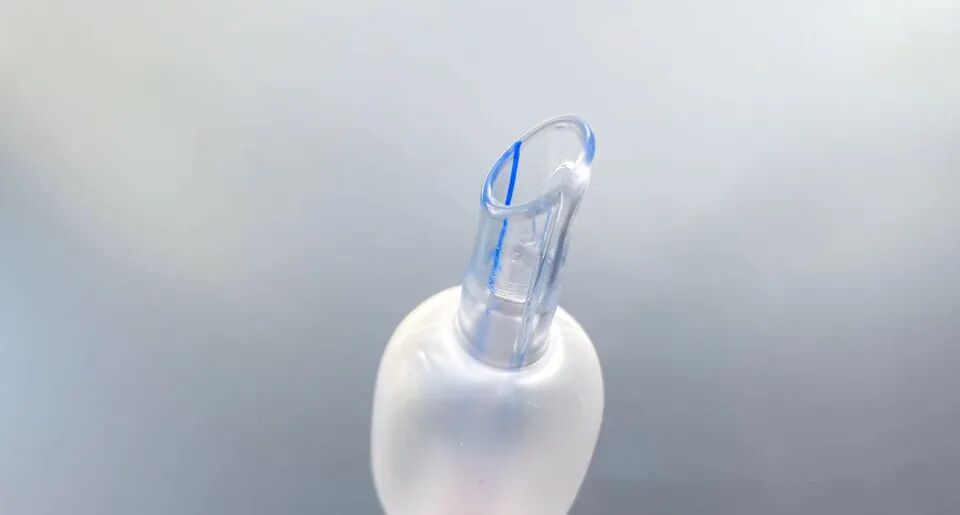

斜面

#7



气管插管导管远端呈斜面开口,可以为前端在声带附近推进时提供更好的视野,也便于顺利穿过声门。柔和的斜面尖端,能够以最小的流阻增幅来减少插管时软组织受损的风险。
